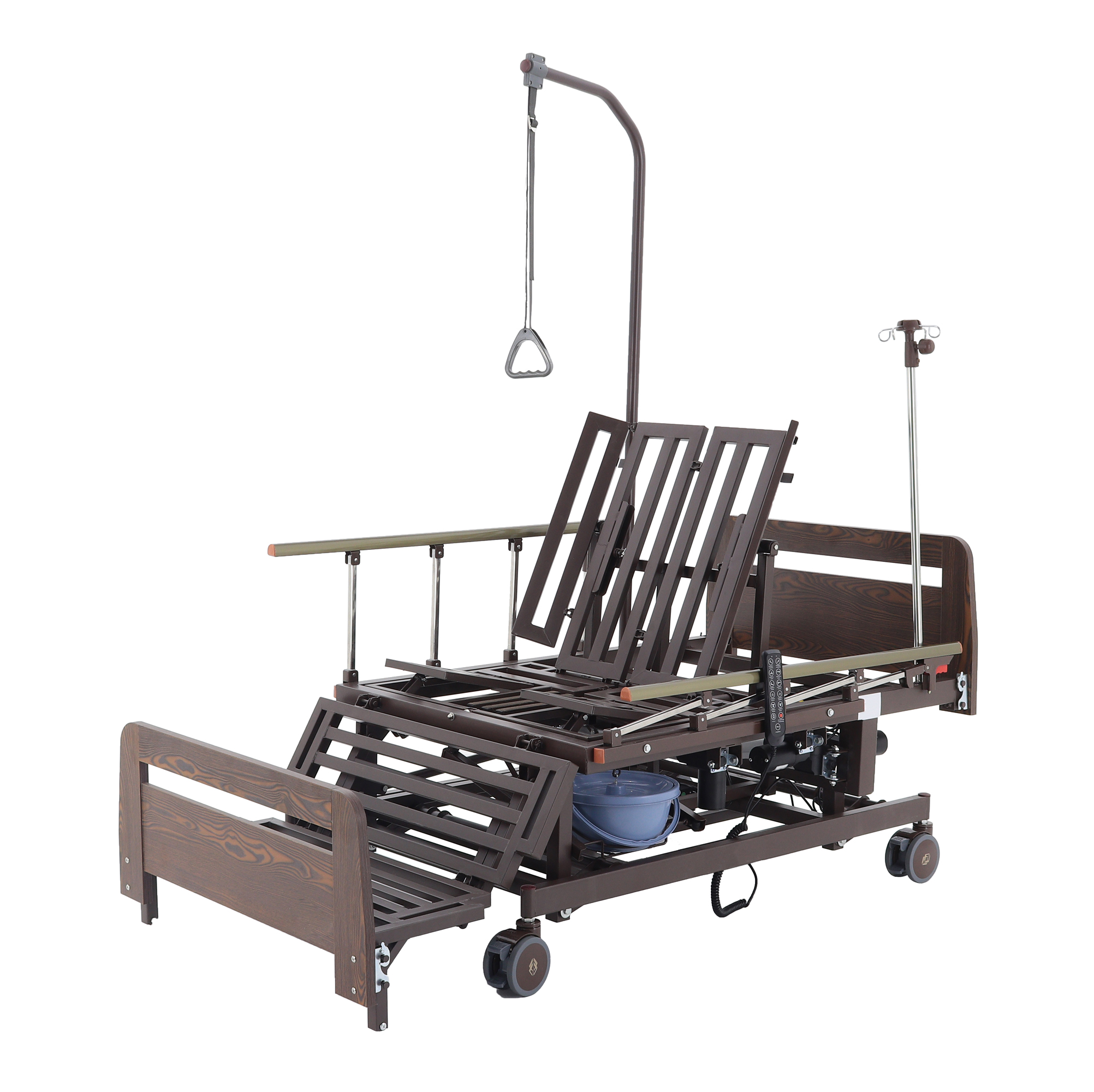

Кровать электрическая Med-Mos DB-11А (ЛДСП венге)

Основные характеристики

• Наименование изделия: Кровать функциональная медицинская
• Тип: Электрическая
• Артикул: DB-11А (англ.) / МЕ-5528Н-04 (рус.)
• Партия: 112020080301-60/20
• Группа изделий: Кровати медицинские с туалетным устройством / Кровати электрические функциональные

Конструкция и компоненты

Ложе

• Наличие: Да
• Описание: Ложе состоит из 11 подвижных секций, выполненных в виде сварных конструкций из профильных труб различного сечения. Секции соединены стальными петлями и опираются на сварной каркас или подвижные опоры с роликами.
• Материал: Высокопрочная сталь с покрытием из ударопрочной эпоксидной эмали
• Количество секций: 11 (все подвижные)
• Размеры сечения профильных труб секций:
  • Бедренно-икроножная: 30×15 мм (3 шт.), 30×30 мм (8 шт.)
  • Икроножно-опорная: 30×15 мм (3 шт.), 30×30 мм (11 шт.)
  • Спинная бокового переворачивания (левая/правая): 40×20 мм (5 шт.)
  • Спинная боковой поддержки (левая/правая): 40×20 мм (4 шт.)
  • Тазовая анатомическая (левая/правая): 20×20 мм (4 шт.), 40×20 мм (2 шт.), 30×15 мм (1 шт.)
  • Тазовая бокового переворачивания (левая/правая): 20×20 мм (5 шт.), 40×20 мм (3 шт.)
  • Туалетный лючок: 25×25 мм (5 шт.), 20×20 мм (1 шт.)
• Сечение каркаса ножных секций:
  • Спинные: 40×20 мм
  • Тазовые анатомические: 20×20 мм
  • Подвижные опоры с роликами: 30×30 мм (ролики Ø 33 мм и Ø 24 мм, пластик)
• Расстояние между поперечинами в секциях:
  • Бедренно-икроножная: 19–40 мм
  • Икроножно-опорная: 19–36 мм
  • Спинная бокового переворачивания: 48/71 мм
  • Спинная боковой поддержки: 35 мм
  • Тазовая анатомическая: 32–82 мм
  • Тазовая бокового переворачивания: 39–55 мм
  • Туалетный лючок: 25–38 мм
• Расстояние между секциями:
  • Бедренно-икроножная/Икроножно-опорная: 43 мм
  • Бедренно-икроножная/Поперечная опора рамы: 43 мм
  • Тазовая бокового переворачивания/Спинная боковой поддержки: 34 мм
  • Спинная/Тазовая бокового переворачивания: 22–34 мм
  • Тазовая анатомическая/Тазовая бокового переворачивания: 32 мм
  • Спинная бокового переворачивания/Спинная боковой поддержки: 26–27 мм
• Дополнительно: 2 крючка для мочеприемников

Каркас

• Наличие: Да
• Тип: Двойной, подвижный
• Материал: Высокопрочная сталь с покрытием из ударопрочной эпоксидной эмали
• Сечение профильных труб:
  • Средняя рама: 60×30 мм (несущая), поперечные связи: 40×40 мм, 60×30 мм, 40×20 мм, Ø 32 мм
  • Нижняя рама: 60×30 мм (несущая), поперечные связи: 40×40 мм
  • Опорные вращающиеся балки: Ø 32 мм
• Крепления:
  • 2 отверстия Ø 20 мм с ABS-вставками для инфузионной стойки (в головной части)
  • 1 отверстие Ø 30 мм для дуги подтягивания (в головной части)

Спинки торцевые

• Наличие: Да (дизайн с прорезью)
• Материал: ЛДСП, цвет венге
• Тип крепления: Быстросъемные, с фиксаторами
• Размеры:
  • Головная: 935×451×24 мм (высота от ложа 350 мм)
  • Ножная: 936×412×24 мм (высота от ложа 285 мм)

Боковые ограждения

• Наличие: 2 складных ограждения
• Конструкция: Основание, 4 вертикальные опорные стойки, поручень, механизм фиксации в верхнем положении
• Материалы:
  • Основание: Высокопрочная сталь с эпоксидной эмалью, пластиковые заглушки (сечение 30×30 мм)
  • Опорные стойки: Нержавеющая сталь, пластиковые заглушки (сечение 18×19 мм)
  • Поручни: Алюминиевый сплав с глянцевым покрытием, пластиковые заглушки
• Размеры поручня: 1155×30 мм
• Высота поручня от ложа: 350 мм
• Расстояние между ограждениями: 1200 мм (по внутренней кромке)

Колеса и тормозная система

• Тип: Самоориентирующиеся, двойные, с поворотом на 360°
• Количество: 4
• Материал шины: Полиуретан
• Размеры: Ø 123 мм, ширина шины 16 мм, ширина по краям 81 мм
• Тормоза: Индивидуальные на каждое колесо с блокировкой поворота

Туалетное устройство xBIO II

• Наличие: Да
• Тип привода: Электрический, с автоматическим открыванием/закрыванием крышки
• Вырез под устройство: Прямоугольный, 320×200 мм
• Судно: Круглое ведро Ø 290×157 мм с крышкой и ручкой, предотвращающее запахи и подходящее для использования с абсорбентом

Ванночка для мытья головы

• Наличие: Да
• Описание: С вырезом для шеи, опорой для затылка и системой слива
• Размеры: 460×345×115 мм

Стойка инфузионная

• Наличие: Да
• Материал: Нержавеющая сталь с пластиковыми элементами
• Комплектация: 4 крючка
• Сечение: Ø 22 мм (нижняя), Ø 18,5 мм (верхняя)
• Регулировка высоты: Телескопическая, от 845 до 1610 мм (бесступенчато)
• Установочная часть: Ø 19 мм, высота 40 мм

Дуга для подтягивания

• Наличие: Да
• Комплектация: Стальная дуга (Ø 32 мм, толщина 2 мм) с ремнем и треугольной пластиковой ручкой
• Высота: 1500 мм от ложа
• Регулировка ручки: 500–1240 мм
• Нагрузка: До 50 кг в точке крепления ремня
• Установочная часть: Ø 28 мм, высота 130 мм

Пульт управления пациента

• Наличие: Да
• Особенности: Подсветка кнопок, индикаторы режимов, кнопка аварийной блокировки, интуитивно понятное управление с пиктограммами

Прикроватный столик

• Наличие: Да
• Материал: Ударо-термостойкий пластик
• Размеры: 1030×360×45 мм
• Особенности: 4 ребра жесткости, углубления для стакана и письменных принадлежностей, кромка по периметру, крепление на боковые ограждения

Функционал и приводы

• Количество подвижных секций: 11
• Регулировка длины ложа: 120 мм (с уголками удлинения)
• Углы наклона секций:
  • Спинная секция: 0–75° (опционально до 70°, гибридный привод)
  • Бедренно-икроножная секция: вниз 0–45° (опционально до -58°), вверх 0–25° (гибридный привод)
  • Икроножно-опорная секция: вверх 0–20° (опционально до -4°), горизонтально вниз (единый привод)
  • Спинная бокового переворачивания: 0–55° (гибридный привод)
  • Спинная боковой поддержки: 0–30° (механическая связь)
  • Тазовая анатомическая: 0–15° (механическая связь)
  • Тазовая бокового переворачивания: 0–55° (единый привод)
• Функции:
  • «Кардиокресло» (опускание ножных секций, икроножно-опорная секция опирается на пол роликами Ø 25×13 мм)
  • Боковое переворачивание (программируемое, 30 минут, с циклическим режимом)
  • «Возврат в положение 0» (горизонталь + минимальная высота, управляемое одной кнопкой)
  • Автоматическая блокировка бокового переворачивания при поднятых спинных секциях
• Приводы: 5 электрических линейных актуаторов, из которых 3 – гибридные (с ручной S-образной рукоятью)

Размеры и нагрузки

• Габаритные размеры кровати: Длина: 1890–2180 мм, Ширина: 975 мм, Высота: 850–1055 мм (с поднятой спинной секцией: 1160–1365 мм)
• Размеры ложа: 1990×900 мм (полезные: 1950×1000 мм)
• Высота ложа от пола: 500 мм
• Клиренс: 0–50 мм
• Размеры секций:
  • Бедренно-икроножная: 290×900 мм
  • Икроножно-опорная: 340×900 мм
  • Спинная бокового переворачивания: 680×240 мм (2 шт.)
  • Спинная боковой поддержки: 620×115 мм (2 шт.)
  • Тазовая анатомическая: 280×235 мм (2 шт.)
  • Тазовая бокового переворачивания: 540×380 мм (2 шт.)
  • Туалетный лючок: 320×200 мм
• Высота икроножно-опорной секции в «Кардиокресле»: 210 мм
• Допустимая нагрузка: До 250 кг
• Масса нетто: 106,1–135 кг

Комплект поставки

• Каркас кровати – 1 шт. (2 части)
• Ложе – 1 шт. (2 части)
• Спинки (ЛДСП венге) – 2 шт.
• Боковые ограждения – 2 шт.
• Электроприводы – 5 шт.
• Стойка инфузионная – 1 шт.
• Дуга для подтягивания – 1 шт.
• Пульт управления – 1 шт.
• Прикроватный столик – 1 шт.
• Ванночка для мытья головы – 1 шт.
• Туалетное судно xBIO II – 1 шт. (с крышкой)
• Рукоять гибридного привода – 1 шт.
• Комплект уголков удлинения – 1 комплект
• Паспорт изделия – 1 шт.

Упаковка

• Количество грузовых мест: 2
• Размеры грузовых мест:
  • Место №1 (кровать): 196×94×43 см
  • Место №2 (спинки): 97×49×7 см
• Масса брутто: 123,7 кг (113,8 кг + 9,9 кг)

Соответствие нормативным требованиям

• Регистрационное удостоверение МЗ РФ
• Декларация о соответствии ГОСТ Р
• Сертификат соответствия
• Соответствие стандартам: ГОСТ Р 50444-92 (Разд. 3, 4), ГОСТ Р 50267.0-92 (МЭК 601-1-88), ГОСТ Р 50267.0.2-2005, ГОСТ Р 50267.0.4-99, ГОСТ Р МЭК 60601-1-1-2007
